Контроллеры SPRECON

Платформа автоматизации для электроэнергетики, промышленности и коммунального хозяйства.

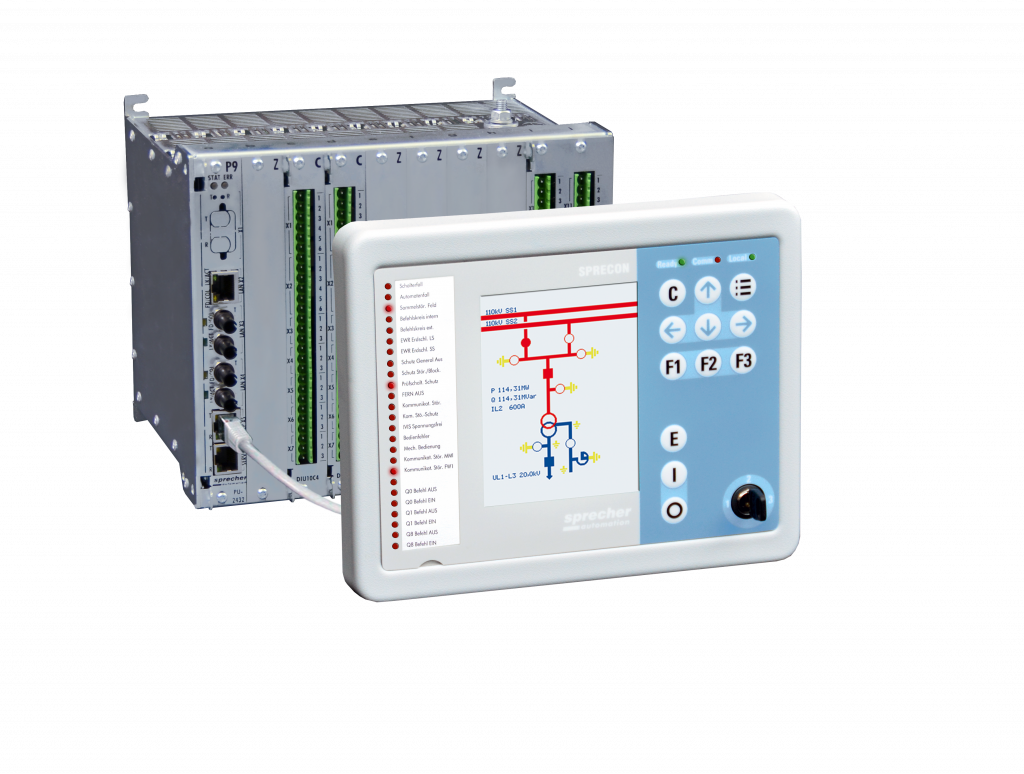

Контроллер SPRECON-E-C


Контроллеры серии SPRECON-E-C предназначены для решения задач автоматического и автоматизированного управления на предприятиях энергетики в системах телемеханики и АСУТП.

Устройства могут использоваться:

  • в качестве контроллеров присоединения (сбор данных с объекта, управление коммутационными аппаратами);

  • как станционные или мастер-контроллеры (опрос подчиненных устройств, коммуникационный шлюз);

  • для удаленного сбора сигналов и управления (RTU – Remote Terminal Unit).

Технические характеристики SPRECON-E-C

КОРПУСА (Ш х В х Г)

  • Cx2/24HP 8 (3 свободных слота): 131 x 176 x 170 мм

  • Cx4/40HP 7 (7 свободных слотов): 212 x 176 x 170 мм

  • Cx6/84HP 18 (18 свободных слотов): 436 x 176 x 170 мм для скрытого и поверхностного монтажа, индивидуальное подключение

РАБОЧИЕ ХАРАКТЕРИСТИКИ

• Макс. количество вводов/выводов на слот:

• до 20 дискретных вводов

24–220 В пост. тока и 110–230 В перем. тока/50/60 Гц

• до 20 дискретных выводов 250 В перем./пост. тока

• до 10 дискретных выводов управления 250 В перем./пост. тока

• до 8 аналоговых вводов или 4 вывода от 0 до ±20 мА

• до 8 вводов PT100 для 2- или 4-проводной цепи

• до 8 измерительных вводов:

• 1 А/2 А/5 А/10 А

• 100 В/220 В

• 16,7 Гц/50 Гц/60 Гц

• до 32 дискретных вводов 24/48/60 В пост. тока

• до 32 дискретных выводов 24–48 В пост. тока (защита от короткого замыкания)

• Питание: 24–60 В пост. тока или 110–250 В пост. тока и 110–230 В перем. тока/50/60 Гц

ПРОТОКОЛЫ СВЯЗИ

МЭК 61850

МЭК 60870-5-101/103/104

Modbus, Courier, DNP3.0, Profibus DP Master

Обширная библиотека проприетарных протоколов

ИНТЕРФЕЙСЫ ОБМЕНА ДАННЫМИ

• ЛВС:

• 2/3 x Ethernet 10/100 Мбит/с (RJ45) или

• коммутатор Ethernet для оптического кольца 2 x опт. (BFOC) и 1/3 электр. (RJ45)

• RS232

• RS422/485

• Волоконно-оптический

• Звездообразный разветвитель

ИСПЫТАНИЯ

Согласно EN 55022, МЭК 60255, МЭК 60255-22, МЭК 60870-2, МЭК 61000-4, МЭК 61000-6-5, знак CE

УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ

  • Рекомендуемая температура: от –5 до +55 °C

  • Предельные: от –25 до +70 °C (по запросу)

ФУНКЦИИ

  • Управление и контроль коммутационных аппаратов и технологических элементов

  • Одиночные и двойные команды с 1-, 1X-, 2-позиционным управлением

  • Релейные выходы с высокой включающей/отключающей способностью для прямого управления электродвигателем через коммутационное устройство

  • Управление трансформаторами и катушками Петерсена

  • Автоматические функции для коммутационных последовательностей

  • Программируемая логика (МЭК 61131)

  • Оперативные блокировки разъединителями

  • Прямое измерение токов и напряжений

  • Оперативные блокировки коммутационных аппаратов

  • Ручное выставление состояния коммутационного аппарата

  • Запись событий, группировка событий

  • Мониторинг предельных значений

  • Расчет максимального/минимального значения спроса

  • Расчет среднего значения

  • Конфигурируемый режим передачи измеренных значений

  • Счетчик времени выполнения команды

  • Удаленное обслуживание и конфигурирование

  • Синхронизация времени с DCF77, GPS, протокол АСУТП, NTP, PTP

  • Непрерывная самодиагностика.

  • Проверка синхронизма, параллельное соединение

  • Веб-сервер для диагностики и анализа работы системы

  • Интерфейсы для подключения к интеллектуальным электронным устройствам (МЭК)

  • Поддержка общих стандартов и проприетарных протоколов

  • Поддержка до 18 независимых каналов передачи данных в вышестоящие системы

ПАНЕЛЬ УПРАВЛЕНИЯ

  • Возможность присоединения и отсоединения в установленном состоянии

  • Полностью графический цветной дисплей (высокое разрешение)

  • 25 индивидуально конфигурируемых светодиодов (красный, зеленый, оранжевый)

  • Возможность расширения до двух панелей сигнализации

ПАНЕЛЬ СИГНАЛИЗАЦИИ

  • 100 индивидуально настраиваемых светодиодов

  • Расширяется с помощью дополнительной панели сигнализации

Скачать pdf

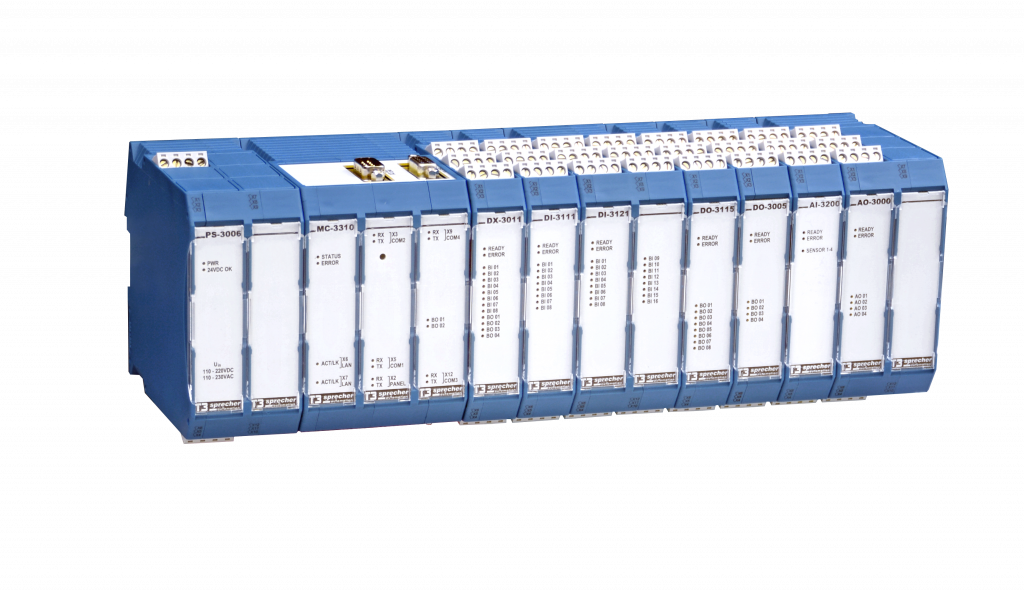

Контроллер SPRECON-E-T3


Компактные устройства связи с объектом (УСО) для автоматического и дистанционного управления.

Контроллер SPRECON-E-T3 в основном применяется в составе компактных ССПИ и АСУТП для объектов распределительного сетевого комплекса в качестве устройства телемеханики, УСО или станционного контроллера. Также может использоваться в системах контроля, управления и диспетчеризации для неэлектрических процессов.

Технические характеристики SPRECON-E-T3

МОДУЛИ (Ш х В х Г)

  • 22,5 x 114,5 x 99 мм

  • 45 x 114,5 x 99 мм

Монтаж на DIN -рейке, съемные винтовые клеммы для технологической сигнализации (RM 5,08)

РАБОЧИЕ ХАРАКТЕРИСТИКИ

• Макс. количество входов/выходов на модуль:

• до 16 цифровых входов

• 24/48–60/110/220 В пост. тока

• разрешение по времени: 1 мс

• До 16 цифровых выходов 250 В перем./пост. тока

• До 8 цифровых выходов управления

• 250 В перем./пост. тока

• До 8 аналоговых входов

от 0 до ±20 мА/от 0 до ±10 В

• До 4 аналоговых входов PT100 (от –100 до +300 °C)

• До 8 модулей входов/выходов на ЦП

•     Входы преобразователя 3 ТН/4 ТТ:

• 1 А/5 А

• (Прямое) измерение 230 В перем. тока/400 В перем. тока

• Входы преобразователя 110 В

50/60 Гц

• До 15 модулей на ЦП

• Источник питания

• От 24 В пост. тока до 60 В пост. тока или

110–250 В пост. тока

110–230 В перем. тока/50/60 Гц

ПРОТОКОЛЫ СВЯЗИ

  • МЭК 60870-5-101/103/104

  • МЭК 61850

  • Modbus

  • МЭК 62056 (МЭК 1107)

ИНТЕРФЕЙСЫ ОБМЕНА ДАННЫМИ

• ЛВС

2 x Ethernet 10/100 Мбит/с (RJ45)

• RS232

• RS422/485

• Модем GSM/GPRS/UMTS

ИСПЫТАНИЯ

Согласно EN 55022, МЭК 60255, МЭК 60870-2-1, МЭК 61000-4, МЭК 61000-6-5, знак CE

УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ

  • Рекомендуемая температура: от –5 до +55 °C

  • Предельные: от –25 до +70 °C (по запросу)

ФУНКЦИИ

  • Управление и контроль электрических аппаратов и технологических элементов

  • Светодиодная сигнализация на модулях входа/выхода

  • Одиночные и двойные команды с 1-, 1X-, 2-позиционным управлением

  • Автоматические функции для коммутационных последовательностей

  • Программируемая логика (МЭК 61131), AWL, FUP, булевая

  • Оперативные блокировки коммутационных аппаратов

  • Ручное выставление состояния коммутационного аппарата

  • Мониторинг предельных значений

  • Конфигурируемый режим передачи измеренных значений

  • Захват и обработка измеренного значения

  • Счетчик времени выполнения команды

  • Архивирование на месте

  • Архивирование и конфигурирование на схемном носителе

  • Удаленное обслуживание и конфигурирование

  • Синхронизация по времени с DCF77, GPS, NTP, PTP

  • Непрерывная самодиагностика

  • Интерфейсы для подключения к интеллектуальным электронным устройствам (МЭК)

  • Поддержка общих стандартов и, дополнительно, проприетарных протоколов

  • Шифрование IPsec выполняется непосредственно ЦПУ

ПАНЕЛЬ УПРАВЛЕНИЯ

  • Возможность присоединения и отсоединения в установленном состоянии

  • Полностью графический цветной дисплей (высокое разрешение)

  • 25 индивидуально конфигурируемых светодиодов (красный, зеленый, оранжевый)

  • Возможность расширения до двух панелей сигнализации

Скачать pdf
