PF. Минимальный состав генераторов

О продукте

PF. Минимальный состав генераторов – программа для автоматизации процесса формирования таблицы минимального количества находящихся в работе генераторов выбранной электростанции по условиям функционирования релейной защиты. PF. Минимальный состав генераторов может использоваться персоналом службы релейной защиты диспетчерского центра (ДЦ).

Преимущества

Автоматизация выполнения большого объема расчетов проверки правильности работы устройств релейной защиты по условиям обеспечения чувствительности и селективности, связанных с определением допустимого состава оборудования электростанций с учетом различного состава генераторов.

Корректный учет при формировании составов генераторов широкого списка главных схем блоков электростанций.

Выполнение расчётов с учётом требований:

  • Методических указания по определению минимального количества находящихся в работе генераторов тепловых электростанций по условиям функционирования релейной защиты, утвержденных и введенных в действие распоряжением ОАО «СО ЕЭС» от 22.09.2014 №98р (в актуальной редакции);

  • Руководящих указаний по релейной защите;

  • Рекомендаций производителей устройств релейной защиты.

Автоматический анализ результатов расчетов для каждой защиты с присвоением статуса расчета с учетом:

  • Проверки ступени селективности по времени при проверке согласования;

  • Работы органа направления мощности;

  • Тока точной работы для проверяемых ступеней дистанционной защиты;

  • Действия дистанционной защиты при проверке чувствительности токовой защиты нулевой последовательности при двухфазных коротких замыканиях;

  • Особенностей устройства производителя устройства РЗА.

Автоматическое формирование таблиц минимального количества находящихся в работе генераторов тепловых электростанций по условиям функционирования релейной защиты (Таблицы МСГО) по установленной методическими указаниями форме, с указанием выявленных рисков и присвоением статусов «Допустимый состав», «Условно допустимый состав», «Недопустимый состав» оборудования.

Основные функции

Автоматическое формирование обязательных для рассмотрения ремонтных подрежимов.

Автоматическое формирование для каждого из подрежимов полного списка возможных составов генераторов, который предлагаются пользователю для учета в расчете.

Автоматическая проверка устройств РЗА по условиям обеспечения отстройки, согласования и чувствительности с учетом следующих факторов:

  • Тип и ступень проверяемой защиты;

  • Топология сети;

  • Состав и тип смежных защит;

  • Особенностей устройства производителя;

Автоматический анализ результатов расчетов для каждой защиты с присвоением статуса расчета.

Формирование по результатам расчетов Таблицы МСГО с указанием статусов оборудования, выявленным рисков, а также с возможностью редактирования пользователем и экспорта в Excel.

По запросу Правообладателю может быть предоставлено детальное описание функций программного комплекса, включающего дополнительные средства интеграции, а также дополнительные прикладные функции и библиотеки цифровых моделей оборудования и РЗА.

Обзор ПО

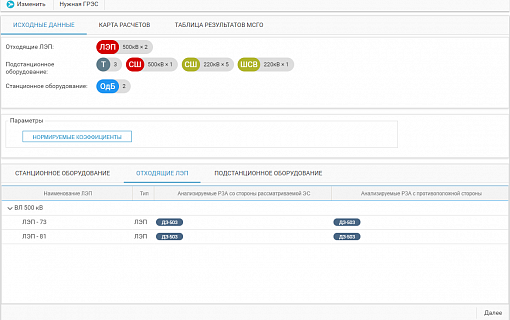

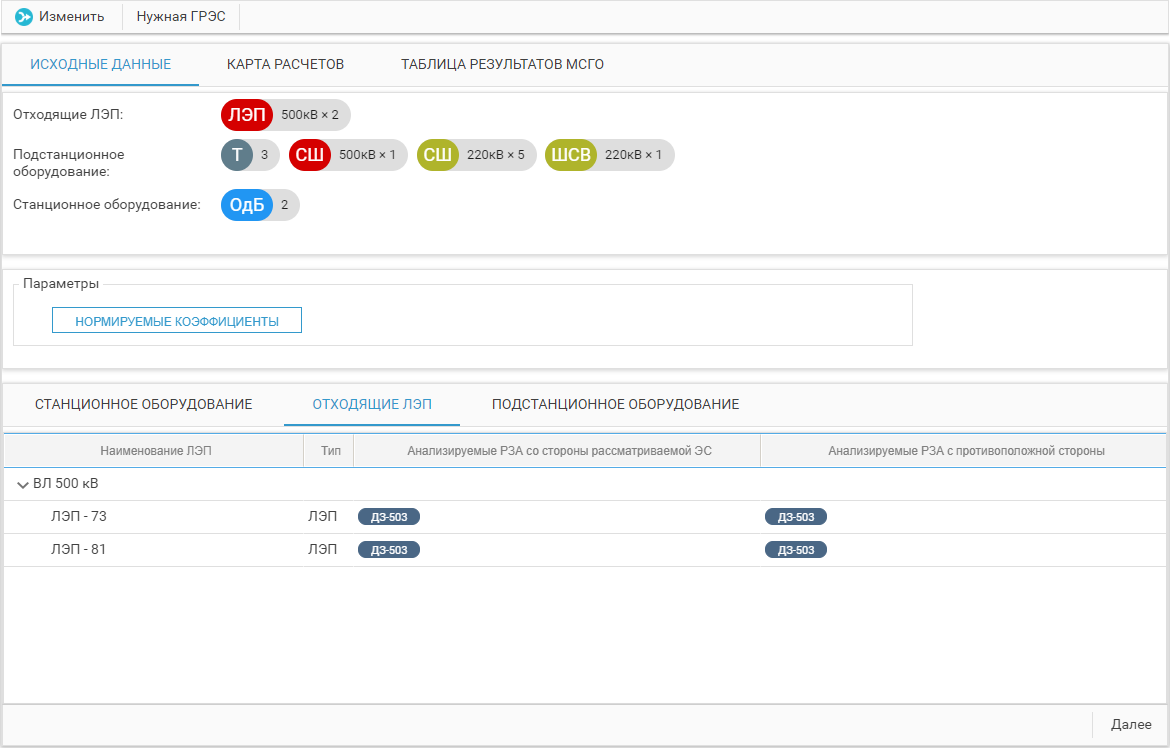

Автоматическое определение первичного оборудования ЭС и защит для анализа.

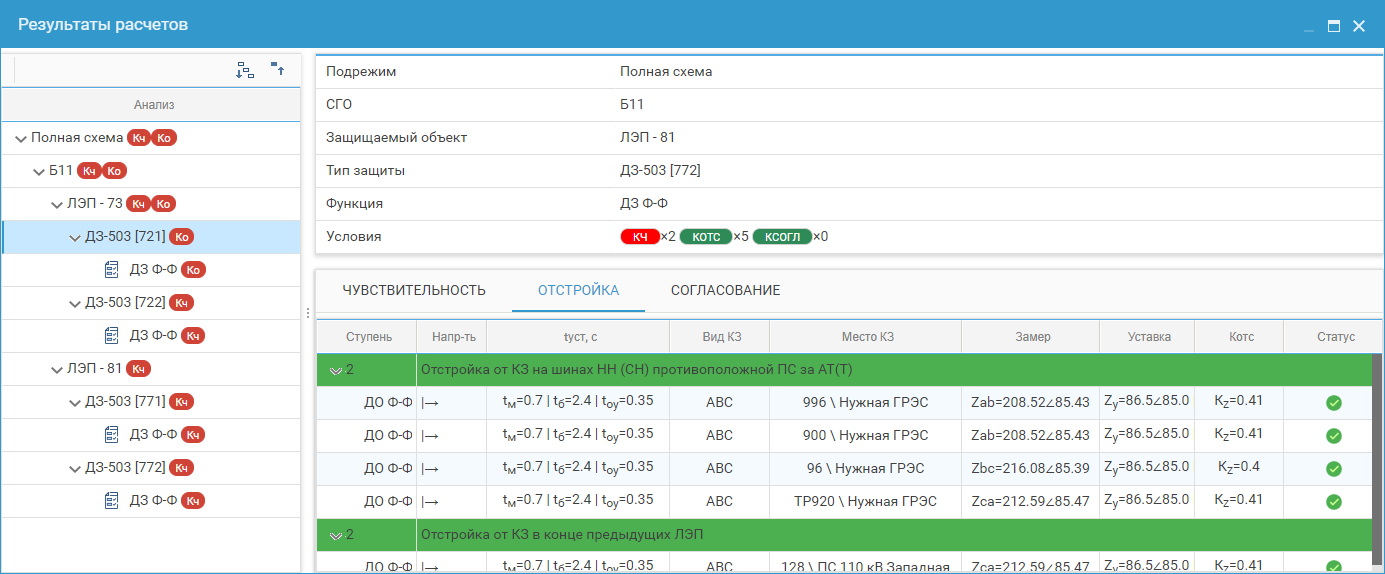

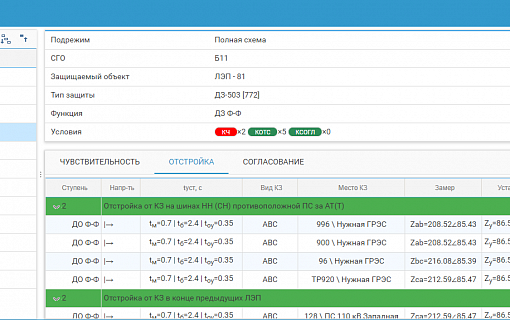

Просмотр подробных результатов расчетов и результатов анализа РЗ по критериям чувствительности и селективности

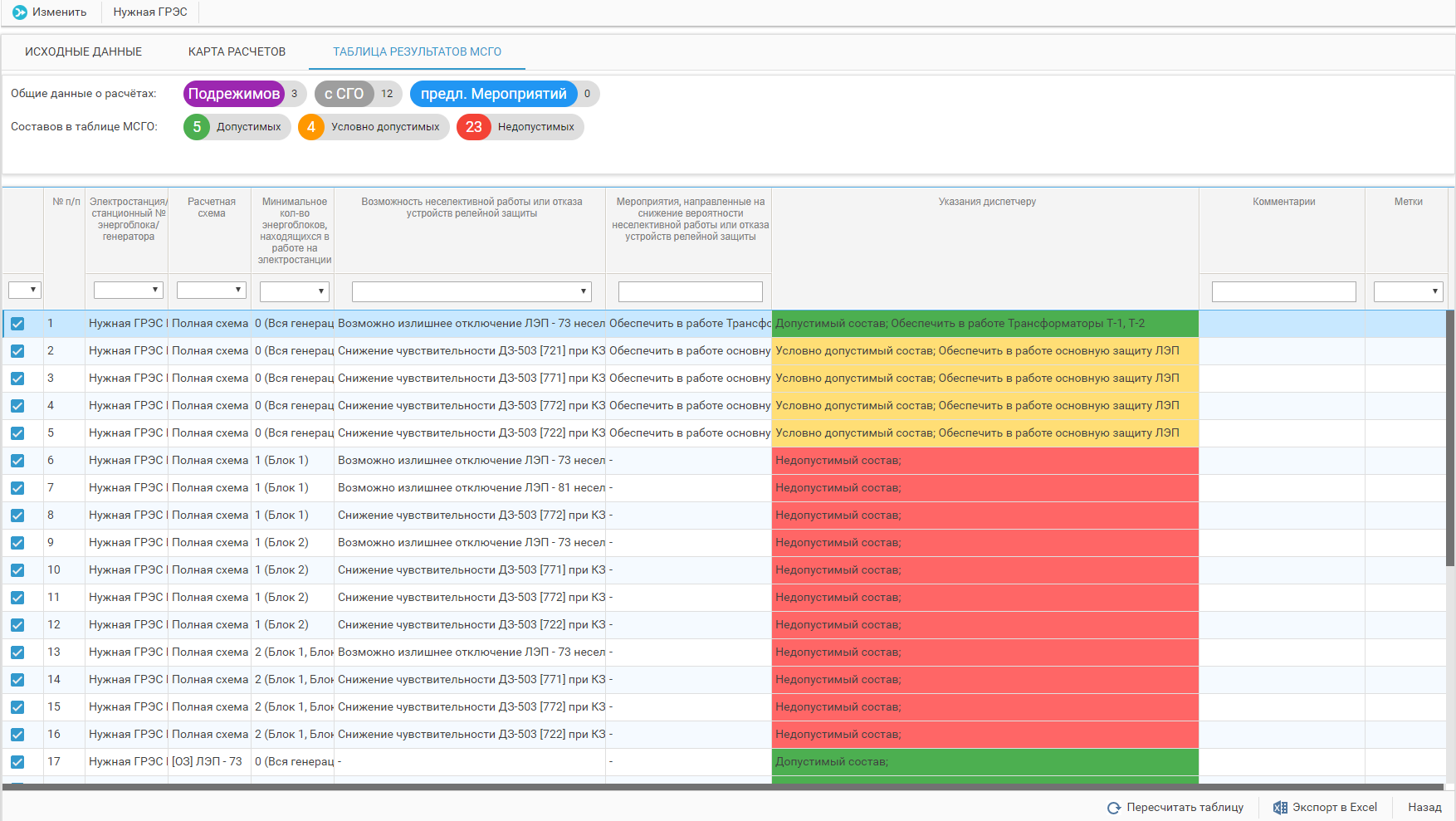

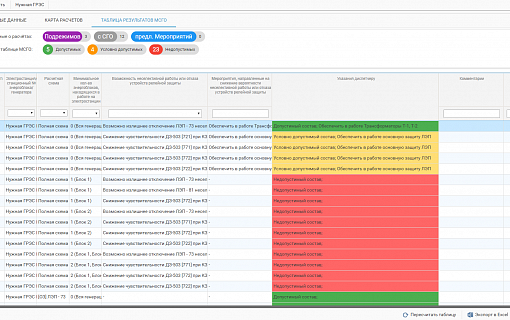

Формирование Таблицы МСГО по установленной форме с указанием статуса состава оборудования, выявленных рисков, возможностью редактирования и экспорта в Excel
