Система сбора неоперативной технологической информации (ССПТИ)


Система сбора и передачи неоперативной технологической информации с подстанций и распределительных устройств 110–750 кВ SMART-С СПТИ

ОПИСАНИЕ:

Назначение

Предлагаемое решение по организации сбора и передачи неоперативной технологической информации обеспечивает простой и быстрый доступ персонала предприятий электрических сетей к расширенному объему неоперативной технологической информации, формируемой микропроцессорными средствами защиты, управления, мониторинга и диагностики оборудования подстанций.

В настоящее время большая часть неоперативной технологической информации остается невостребованной вследствие сложности доступа к многочисленным компонентам вторичного оборудования подстанций. Предлагаемое решение обеспечивает возможность использования расширенного объема актуальной технологической информации для решения ряда важнейших задач, среди которых:

  • расследование аварийных ситуаций;
  • анализ действия защит;
  • оценка состояния оборудования;
  • планирование ремонтов.

Неоперативная технологическая информация включает в себя следующие данные о параметрах электрических режимов и оборудования подстанций:

  • данные мониторинга и диагностики силового оборудования и информационно-технологических систем;
  • информацию об аварийных событиях, включая осциллограммы, данные определения мест повреждения ЛЭП, текущие уставки и сигналы срабатывания устройств РЗА и ПА;
  • параметры качества электроэнергии;
  • информацию о состоянии инженерных систем, включая охранную и пожарную сигнализацию;
  • расширенный объем информации о состоянии схемы соединений и параметров режима функционирования оборудования, включая данные оборудования постоянного тока и собственных нужд.

Описание

Для автоматизированного сбора, первичной обработки и передачи неоперативной технологической информации АО «РТСофт» предлагает техническое решение на базе специализированного ПТК SMART-ССПТИ, выполняющего следующие функции:

  • сбор неоперативной технологической информации от существующих на объекте устройств РАС, ОМП, МП РЗА, СМУиД или от АСУТП;
  • передачу технологической информации на уровень диспетчерского центра;
  • хранение (буферизацию) технологической информации с возможностью корректного останова и возобновления ее передачи на верхний уровень при нарушениях в работе каналов связи;
  • самодиагностику компонентов ССПТИ, мониторинг доступности объектовых источников технологической информации и каналов связи, передачу результатов самодиагностики и мониторинга на верхний уровень иерархии управления.

Область применения

Рассматриваемое решение предназначено к применению на подстанциях различного класса напряжения и генерирующих объектах. Неоперативная технологическая информация может ретранслироваться в различных направлениях в интересах диспетчерских центров различного уровня.

Основными пользователями предлагаемого комплексного решения являются:

  • ПАО «Россети», включая ПАО «ФСК ЕЭС» и распределительные сетевые компании;
  • АО «СО ЕЭС»;
  • ПАО «Интер-РАО», ПАО «РусГидро», оптовые и территориальные генерирующие компании.

Архитектура

В состав решения входят два уровня программно-технических средств: средний (организация сбора, обработки и передачи информации) и верхний (программное обеспечение конфигурирования и мониторинга работы ПТК).

ПТК SMART-ССПТИ построен на основе промышленного сервера PS-01 разработки АО «РТСофт», удовлетворяющего требованиям ПАО «ФСК ЕЭС» по электромагнитной совместимости (ЭМС). В простейшем случае ПТК может содержать нерезервированный сервер PS-01 и обеспечивать сбор данных как по сети Ethernet, так и по последовательным портам (рис. 1).

Для применения в составе АСУТП объектов высокого и сверхвысокого напряжения комплекс может быть построен с использованием 100-процентного «горячего» резервирования серверов (рис. 2).

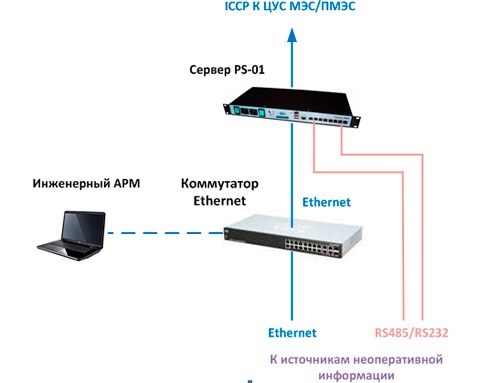

Рисунок 1. Типовая структурная схема ПТК SMART-ССПТИ


Рисунок 1. Типовая структурная схема ПТК SMART-ССПТИ

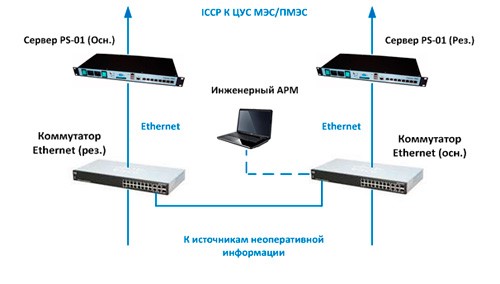

Рисунок 2. Типовая структурная схема резервированного ПТК SMART-ССПТИ для применения в составе АСУТП

Рисунок 2. Типовая структурная схема резервированного ПТК SMART-ССПТИ для применения в составе АСУТП


ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ:

Отличительные особенности SMART-ССПТИ

  • Использование защищенного серверного оборудования, аттестованного по ЭМС для применения на объектах среднего, высокого и сверхвысокого напряжения.
  • Буферизация передаваемой информации при потере соединения.
  • Анализ собираемых файлов осциллограмм на достоверность.
  • Аттестация ПТК в ПАО «ФСК ЕЭС» для применения на объектах магистральных и распределительных сетей.

Использование неоперативной информации на уровне диспетчерского центра

Неоперативная технологическая информация, передаваемая ПТК SMART-ССПТИ в ЦУС и/или диспетчерский центр, подвергается последующему автоматизированному анализу, обработке и представлению персоналу с помощью специализированных программных средств. Одним из наиболее приоритетных направлений аналитики при этом является работа с осциллограммами аварийных событий, поступающими от подстанционных регистраторов и микропроцессорных терминалов РЗА. В качестве перспективного шага по развитию возможностей анализа неоперативной технологической информации компания «РТСофт» предлагает дополнительное решение по автоматизированному анализу аварийных событий, обеспечивающее:

  • оперативное информирование диспетчерского персонала о типе и месте возникновения возмущений;
  • снижение нагрузки на персонал службы РЗА по трудоемким процедурам анализа осциллограмм;
  • выявление явных и скрытых отказов устройств РЗА.

Внедрения «РТСофт»

В настоящее время ПТК SMART-ССПТИ находится на различных стадиях внедрения и эксплуатации на более чем 30 объектах ПАО «ФСК ЕЭС».

Специализированные услуги «РТСофт»

  • Проектирование и разработка информационной модели измерений энергообъектов с использованием серии стандартов МЭК 61970 и 61968 (CIM – Common Information Model).
  • Интеграция с вторичным оборудованием, использующим нестандартные протоколы обмена информацией.
